成都龙泉山隧道

2024/07/29

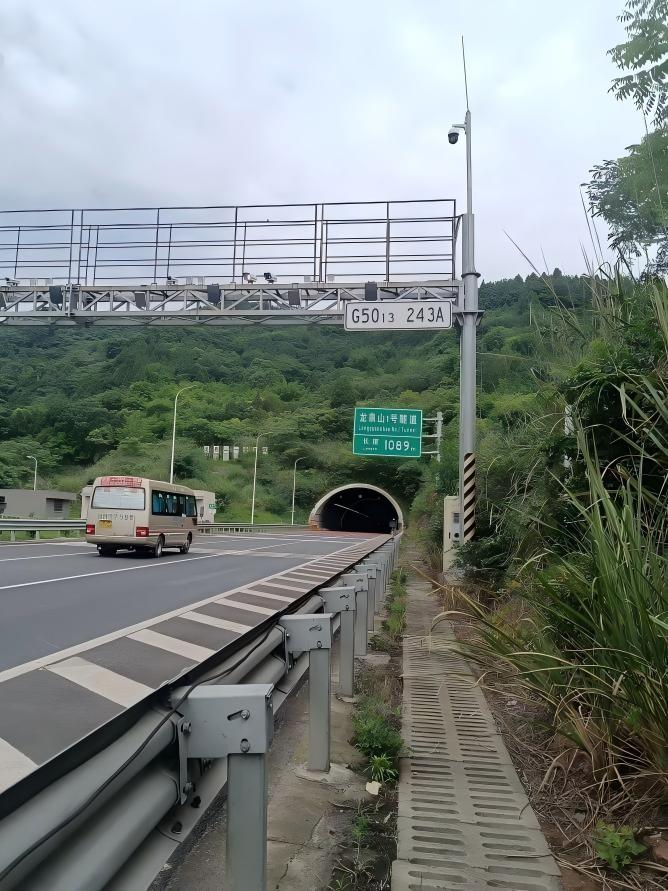

1、本项目龙泉山1号隧道，监测点位分别选择拱腰位置，左右隧道共布设 4 台主机，监测两隧道双向2条隧道。

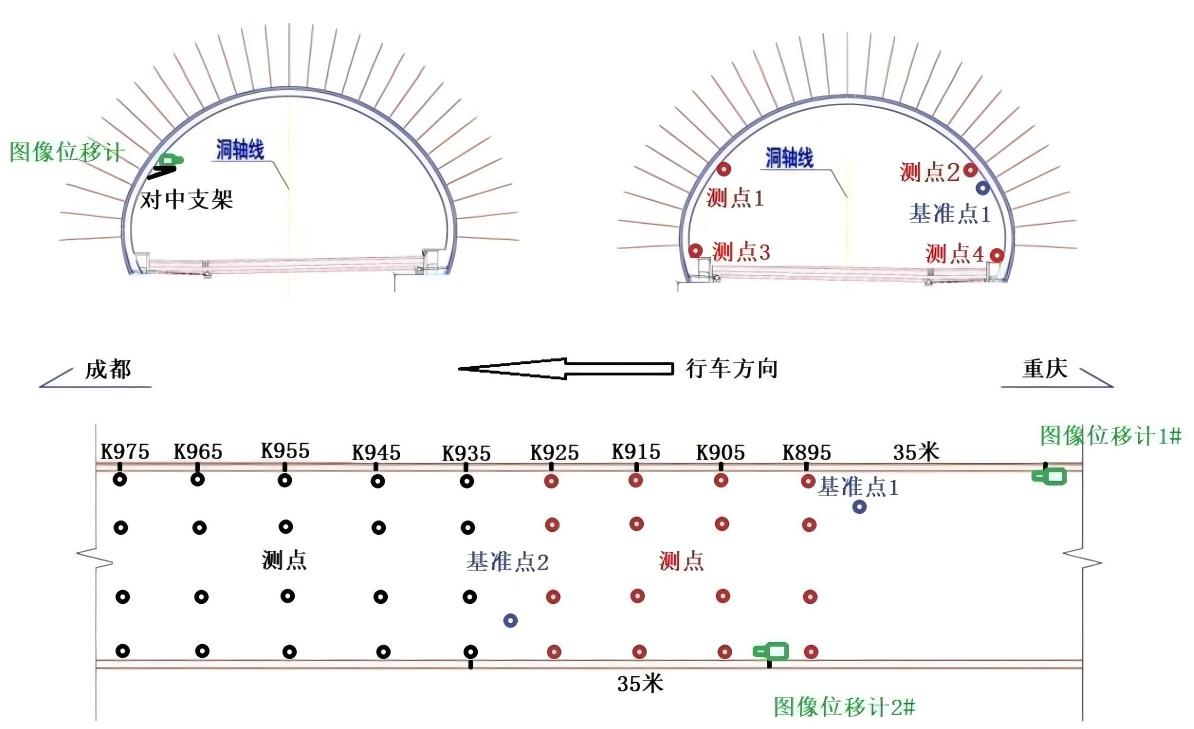

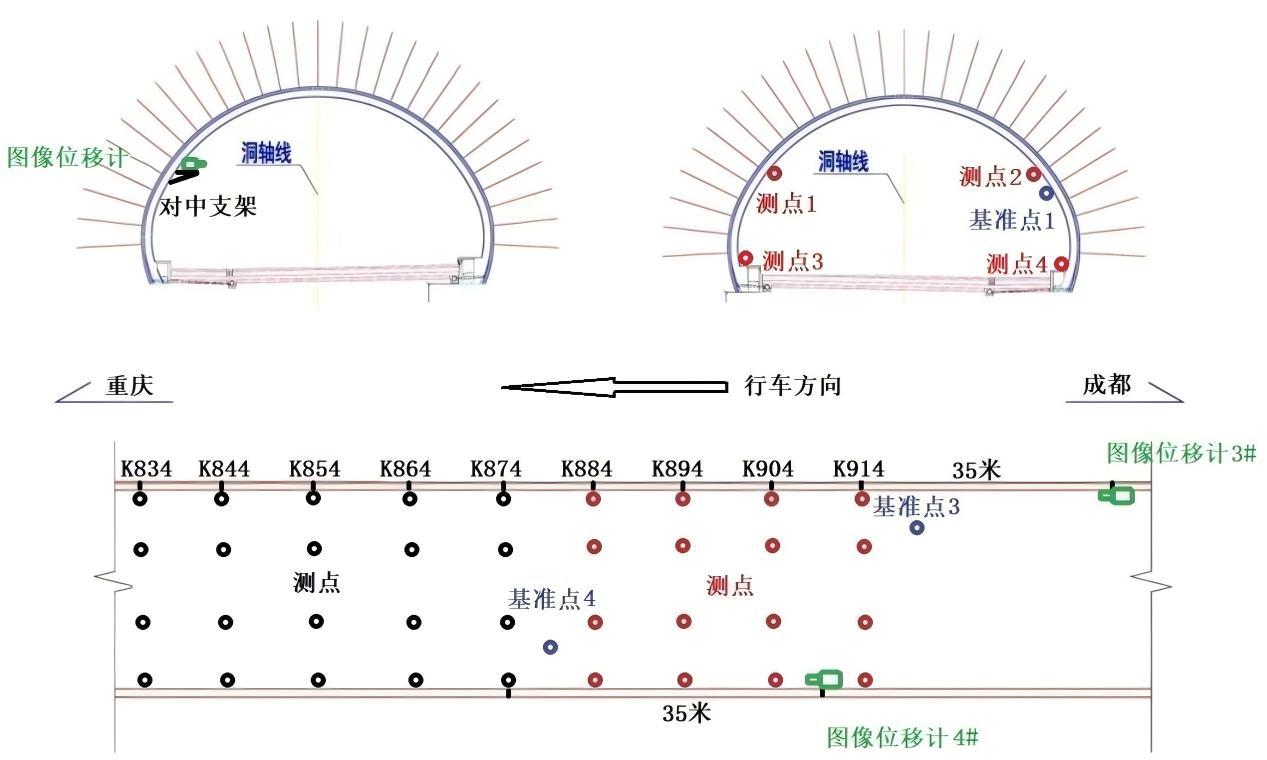

2、位移计安装和靶标示意图

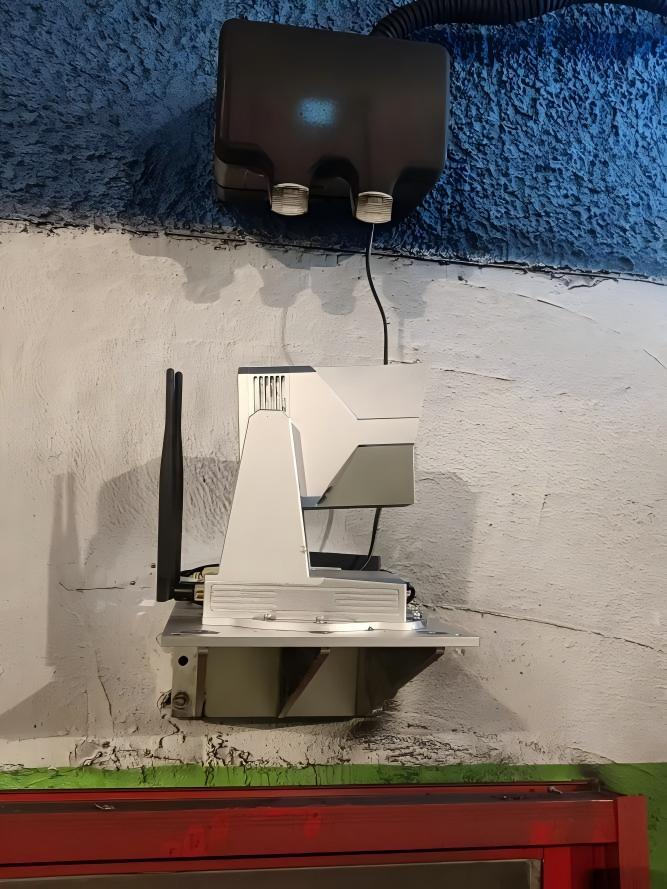

隧道断面位移和沉降监测，本监测系统：拟共布设 4 套图像位移传感器（绿色，16mm 镜头），共布设 72 个测点（红色），共设置 4 个基准点（蓝色）分别用于对图像传感器的姿态修正和长期补偿。具体点位布设情况，可根据现场实际情况进行调整。

成都龙泉山隧道


成都龙泉山隧道


成都龙泉山隧道


成都龙泉山隧道
